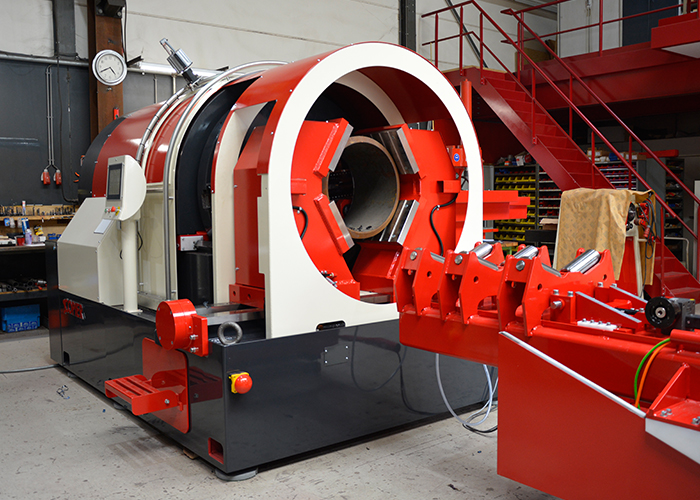

Beaver CB: productielijn voor lengte meten, afsteken en bevellen van metalen buizen

Met de Beaver CB series introduceert Copier Bevelmachines een nieuwe machine voor het snijden en bevellen van pijpen in één productielijn. Hij is beschikbaar in verschillende afmetingen van 25 tot 1200 mm. Met deze machine is meer productie te halen omdat snijden, bevelen en het meten van de lengte in één machine zijn gecombineerd.

Copier Bevelmachines in Giessen levert vaste uitrustingen voor pijpbewerkende bedrijven, vooral pijpbevelmachines, pijpsnij- en bevelmachines, CNC pijpeindbewerkingsmachines en pijp spoel lasmachines. Omdat alle klanten eerst het pijpmateriaal moeten snijden of zagen voor ze gaan bevellen, is een productielijn ontwikkeld voor het snijden en bevellen van metalen pijpen in één machine. Dat is de modulair gebouwde Beaver CB. Hij is te gebruiken als een basis snij- en bevelmachine, maar kan worden uitgebreid met verschillende types rollenbanken, met manuele of automatische pijphandling. Ook lengtemeting is mogelijk, wat makkelijk is om pijpen in diverse lengten te snijden. Eén operator kan de complete productielijn besturen vanaf het besturingspaneel. Ook kan de lijn worden verbonden aan het bedrijfsnetwerk om de orders vanaf kantoor naar de machines te sturen.

Voorgeprogrammerde bevels
De Beaver CB is een CNC-gestuurde machine met zowel radiale als axiale voeding. Tijdens het snijden van de pijp brengt hij een bevelrand aan met de gewenste hoeken. Alle ASME code bevels zijn voorgeprogrammeerd in de CNC-software van de machine. De operator kan een van de voorgeprogrammeerde bevel vormen en afmetingen selecteren. Ze zijn voornamelijk gebaseerd op de ASME of DIN bevel vormen en afmetingen. De machine wisselt automatisch de gereedschappen om de gewenste bevel vorm en hoek te krijgen. Hierdoor is de machine flexibel en geschikt voor veel pijpproducties. Omdat de machine werkt met één CNC besturing kan hij tot 60 mm dikke pijpwanden snijden en bevelen. De machine kan een bevel aan beide einden van de pijp maken indien gewenst.

Hoe werkt het?
Het werkt  als volgt. De operator legt een pijp op de transportband aan de invoerzijde van de machine. Hij voert de pijpparameters in zoals diameter, wanddikte, staalsoort, bevel type en lengte van de pijp. Ook voert hij alle lengten in van de pijpdelen die van de aanvangslengte moeten worden gesneden. Een opduwsysteem voert de pijp in de Beaver CB en weet precies waar hij de pijp moet klemmen om op de  voorgeprogrammeerde plek op de juiste lengte te snijden. De machine begint te snijden en maakt gedurende het snijproces een bevelrand aan beide zijden van de pijp. Daarna worden de pijpdelen naar de uitvoerband verplaatst vanwaar ze kunnen worden verwijderd.

De Beaver CB is een gebruiksvriendelijke machine dankzij het CNC-programma dat samen met Fanuc is ontwikkeld.  De machineoperator werkt op het operatorniveau en kan de instellingen niet veranderen als dat niet is toegestaan. Alleen de beheerder kan de programma instellingen veranderen.
De Beaver CB is veel productiever dan een bandzaag  in combinatie met een bevelmachine. Intern transport van de zaag naar de bevelmachine is er niet meer. Een voordeel van deze machine is ook dat hij nauwkeurige 90 graden sneden maakt.
Het eerste demo model van de Beaver CB is nu beschikbaar voor demonstraties in de fabriek van Copier bevelmachines.

Rotoweld last pijp spoels semi-automatisch met GMAW
De Rotoweld 3.0 van Copier Bevelmachines is een semi-automatische cel, die speciaal is ontworpen voor het lassen van industriële pijpen, de productie van kleine drukvaten en ander vergelijkbaar 1G lassen. De Rotoweld kan een grote range pijpdiameters aan met buitendiameters van 100 tot 1066 mm. De machine is voornamelijk voor het lassen van buizen aan fittingen.

De Rotoweld kan een grote range pijpdiameters aan met buitendiameters van 100 tot 1066 mm en is voornamelijk bedoeld voor het lassen van buizen aan fittingen.

Dit systeem is tot vijf keer sneller dan TIG-lassen en gebruikt MIG/MAG lassen voor de grond van de las, de vulling en de cap. De cel kan buis op buis, buizen op verbindingsstukken en koolstofstaal met standaard wand lassen in één dia-inch per minuut. De Rotoweld 3.0 kan bijvoorbeeld 323 mm (12”) koolstofstaal pijp met standaard wand in slechts 12 minuten compleet lassen. Hij last de grond van de las met MIG/MAG en de vulling en de cap middels MIG/MAG, gevulde draad lassen of onder poederdek lassen.
De cel is niet alleen snel maar ook makkelijk te bedienen en voorkomt menselijke fouten in het lasproces door zijn adaptieve bediening. Zelfs een onervaren operator kan na een training door Copier kwaliteitslassen produceren. Dankzij een vision systeem kan de operator het hele proces bewaken. Dit systeem analyseert tot 10 keer per seconden middels een camera die in de lasarm is geïntegreerd, voortdurend het beeld van het grond smeltbad. Unieke algoritmen gebruiken deze informatie om de lasparameters aan te passen zoals bewerkingssnelheid, de snelheid waarmee het lasdraad wordt aangevoerd en het voltage van de boog. Zo wordt het proces constant aangepast aan veranderende omstandigheden in bijvoorbeeld de lasspleet, uitlijning of temperatuur.
Het volledig vullen van een open bevelverbinding vereist normaal gesproken groot pijplasvakmanschap. Er kan van alles mis gaan. De Rotoweld 3.0 kent een hoge proceszekerheid doordat de kennis van ervaren lassers in diverse systemen is gewaarborgd. De operator hoeft alleen het lasproces te monitoren en af en toe wat te corrigeren als het systeem daartoe een signaal geeft.

Copier Bevelmachines op Schweissen & Schneiden, hal 10, stand B04
Op de EMO, hal 17, stand B84
