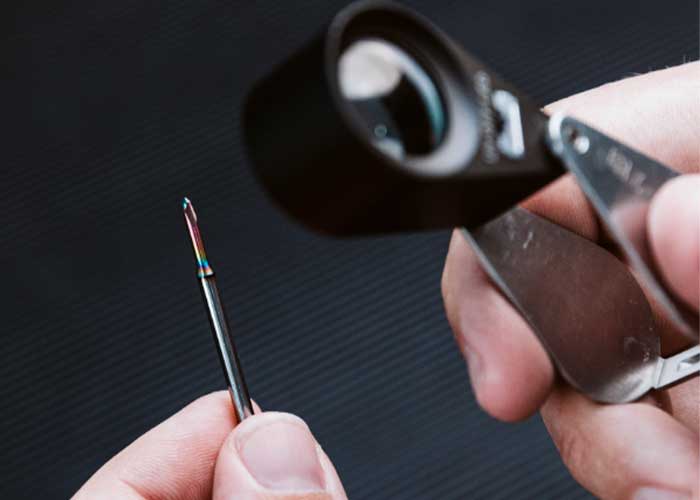

Ceratizit zet vergrootglas op microgereedschap

In de presentatie van Ceratizit op de Precisiebeurs staan de nieuwe AluLine – Micro frezen en de WTX – Micro diepgatboren centraal.

De nieuwe AluLine – Micro frezen zijn leverbaar in verschillende schachtuitvoeringen, lengtes, geometrieën en diameterbereiken van 0,2 mm tot 3,0 mm en uitsteeklengtes van 3xD tot 12xD.



De AluLine – Micro vertegenwoordigt voor Ceratizit een nieuw tijdperk in de microverspaning. Het gereedschap is ontwikkeld voor veeleisende industrieën zoals de medische, semicon- en horloge-industrie. De microfrezen zijn beschikbaar in diameters van 0,2 tot 3,0 mm en bieden uitkraaglengtes variërend van 3xD tot 12xD. Deze variaties geven gebruikers de flexibiliteit om een breed scala aan bewerkingen uit te voeren op aluminiumlegeringen, koper en andere non-ferrometalen. De gereedschappen zijn beschikbaar in diverse uitvoeringen, waaronder radius- en torusfrezen, alsook schachtfrezen met hoekfase, om tegemoet te komen aan verschillende toepassingseisen.

Stabiel en nauwkeurig

Voor de productie van kleine frezen met diameters van 0,2 mm is volgens Ceratizit een enorme knowhow en een aangepast substraat vereist dat de benodigde gereedschapsstabiliteit garandeert, zelfs bij de meest abrasieve aluminiumlegeringen. Ceratizit kiest daarom voor een ultrafijnkorrelig substraat. Naarmate de afmetingen van onderdelen afnemen, spelen toleranties een steeds belangrijkere rol. De AluLine – Micro heeft een nauwkeurigheid van 3 micrometer bij een diameter van 0,2 mm. De gereedschapsschacht, die nu ook compatibel is met krimphouders, draagt ook bij aan nauwkeurige resultaten door een optimale concentriciteit.

Om kleverige spanen en de opbouw van snijkantsmateriaal te voorkomen, zijn de AluLine – Micro frezen gepolijst voor een uniforme snijkant, wat bijdraagt aan een optimale spaanafvoer en een consistente productiekwaliteit. Naast de gepatenteerde geometrie zijn de frezen ook voorzien van een DLC-coating. Dit is een uiterst dunne laag die de delicate geometrie en scherpe snijkanten van het gereedschap beschermt. Dit resulteert in langere standtijden en betere prestaties. Naast aluminium kunnen de AluLine – Micro frezen ook ingezet worden voor de bewerking van koper en andere non-ferrometalen in het microbereik.

WTX – Micro diepgatboor

De WTX – Micro diepgatboren  zijn innovatieve microboren, die indrukwekkende prestaties leveren in zelfs de allerkleinste afmetingen tot maar liefst 30xD. Bovendien staan ze garant voor een hoge positioneernauwkeurigheid, zelfs in uitdagende materialen zoals staal, gietijzer en hittebestendige legeringen.

De WTX – Micro diepgatboren zijn verkrijgbaar in een diameterbereik van 0,8 tot 2,90 mm met lengtes variërend van 5xD tot maximaal 30xD.

De WTX – Micro diepgatboren zijn verkrijgbaar in een diameterbereik van 0,8 tot 2,90 mm met lengtes variërend van 5xD tot maximaal 30xD.

De 5xD uitvoering van de WTX-micro is specifiek ontworpen als pilootboor voor diepere boringprocessen, om zo optimale omstandigheden te creëren voor micro diepgatboringen. Dankzij de zelfcentrerende capaciteit van deze boren kan tot en met 8xD worden afgezien van aanvullende pilootboringen of centeringsstappen, wat de efficiëntie van het boorproces verhoogt. De WTX – micro boren zijn beschikbaar in een diameterbereik van 0,8 tot 2,90 mm, met lengtes variërend van 5xD, 8xD, 12xD, 16xD tot 20xD. Voor high-performance toepassingen is de serie ook verkrijgbaar in varianten van 25xD en 30xD binnen het diameterbereik van 1,00 tot 2,90 mm.

Kwaliteit en betrouwbaarheid

In de ontwerpfilosofie van de WTX-micro speelt proceszekerheid een centrale rol, waarbij de kleinste toleranties worden gegarandeerd. Het gebruik van submicrograin hardmetaal verzekert een hoge gereedschapskwaliteit. Kwaliteit en betrouwbaarheid in het proces worden verder verhoogd door de geoptimaliseerde geometrie en de toepassing van de Dragonskin DPX74M-coating. Deze geavanceerde coating beschermt de boren tegen hitte en slijtage, waardoor ze extreem duurzaam en betrouwbaar zijn. Gelapte oppervlakken en gepatenteerde spaankamers bevorderen een efficiënte afvoer van spanen. Voor extra bescherming tegen slijtage en warmteontwikkeling, zijn ze uitgerust met gepatenteerde spiraalkoelkanalen en een speciale powerkamer die de volledige schachtlengte beslaat. Dit waarborgt optimale koeling van de snijkanten en verlengt de levensduur.
