Hoekmeetmodule met geïntegreerde aandrijving van Heidenhain

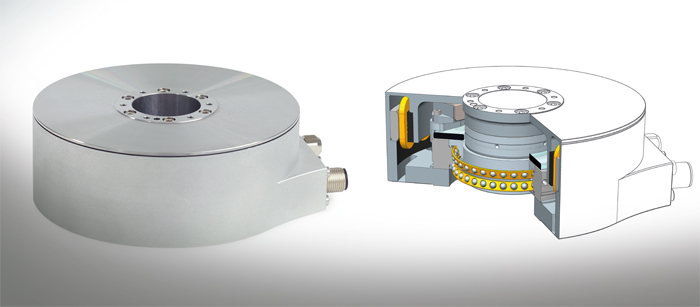

Heidenhain heeft hoekmeetmodules ontwikkeld met hoge nauwkeurigheden. Deze combineren een nauwkeurig hoekmeetsysteem en precisielagers met een geïntegreerde torque-motor. Daarmee vormen deze modules een echt alternatief voor lucht gelagerde systemen als het gaat om reproduceerbaarheid.

De integratie van een torque-motor met heel weinig cogging is een onderdeel van de ontwikkeling van dit concept. De modules zijn compact en opgebouwd met componenten die volledig op elkaar zijn afgestemd en helemaal voor veeleisende toepassingen op het gebied van aandrijving en een nauwkeurige geleiding zijn samengesteld.

Gelijkmatige draaibewegingen
De grote stijfheid en de nauwkeurige lagers zijn kenmerken van de Heidenhain hoekmeetmodules. Het lage en constante wrijvingskoppel maakt gelijkmatige draaibewegingen mogelijk. De combinatie met de bijzondere torque-motor resulteert in een extreem gelijkmatige rondloop, die niet verstoord wordt door storende cogging of dwarskrachten. Het systeem is compact en heeft een geringe inbouwhoogte. Door de hoge stijfheid blijft de nauwkeurigheid behouden, ook bij wisselende belastingen. Vooral bij toepassingen in de metrologie en in de semi-conductorindustrie komen de hoge resolutie en de beste herhalingsnauwkeurigheid bij wisselende temperaturen helemaal tot hun recht.

Ongecompliceerde montage
De modules met de geïntegreerde aandrijving zorgen er ook voor dat de designfase mede door de hoge integratiegraad van de module verkort wordt en dat de montage ongecompliceerd is. In plaats van diverse verschillende onderdelen, hebben ontwikkelaars nu eén complete unit met vooraf bekende eigenschappen en specificaties beschikbaar. Ook levert dit voordelen op tijdens de testfase van de totale installatie waarin de modules worden toegepast.

Overigens is het goed mogelijk om al vooraf rekening te houden met de specifieke eisen van de individuele toepassing van de modules. Daarbij vormen de AccurET controllers van ETEL samen met de meetmodules van Heidenhain een aantrekkelijke combinatie als het gaat om goede prestaties, dynamiek en positiestabiliteit.
