Meten is weten: theoretische dempingscurves getest in de praktijk
Om de dynamische parameters voor klantspecifieke projecten in de industriële dempingstechnologie exact in kaart te kunnen brengen, werkt dempingsspecialist ACE Stoßdämpfer al jarenlang samen met Burat & Klein Datentechnik. Met behulp van speciale meettechniek wordt gecontroleerd of theoretische dempingseigenschappen ook daadwerkelijk overeenkomen met de praktijk.
ACE voert voorafgaand aan de levering een aantal tests uit op de eigen testbank.
In veel geautomatiseerde productieprocessen worden kleine en industriële stootdempers gebruikt als efficiënte, stroomloos werkende hydraulische componenten voor het vertragen of het nauwkeurig afremmen van massa’s. Het doel: een hogere productiviteit en een veiliger proces. ACE Stoßdämpfer levert een breed assortiment aan zelfinstellende en instelbare dempers voor een groot aantal toepassingen. Engineers profiteren zo zelfs met standaardcomponenten van dempingsoplossingen voor de meeste toepassingen.
Simulaties voor maatwerk
Wanneer engineers bij gevoelige toepassingen het daadwerkelijke dempingsgedrag van een stootdemper van ACE voor een specifieke toepassing vooraf heel exact willen bepalen, komen sensoren en simulaties om de hoek kijken. Dat is bijvoorbeeld nodig in speciale gevallen op het gebied van automatisering en handling en voor de vertraging van buitengewoon hoge belastingen bij gereedschapsmachines of draaitafels. Wanneer de dempingscurves van een standaard demper voor de toepassing van de klant niet voldoen, gebruiken de adviseurs van ACE interne testfaciliteiten om de theoretische simulaties uit de berekeningen in de praktijk te controleren en te valideren. Zo ontstaan door het modificeren van het binnenwerk van de stootdempers uiteindelijk speciale maatwerkuitvoeringen.
Validatie testresultaten

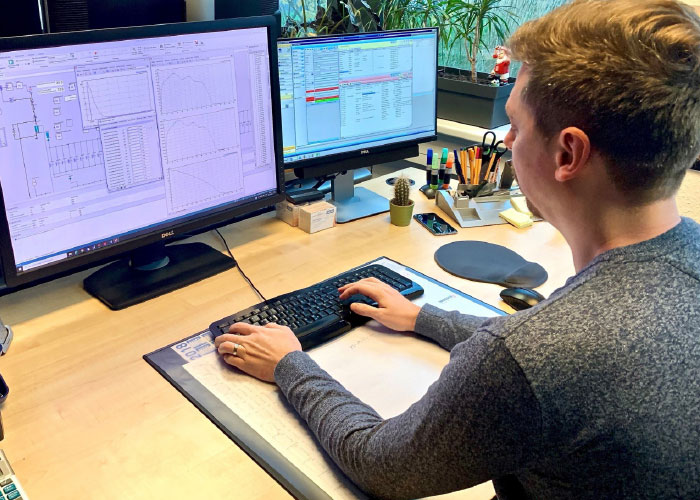

Voor zowel de standaarddempers als de maatwerkcomponenten die in verticale of horizontale lineaire assen worden getest, maakt ACE gebruik van een lasermeetsysteem en van krachtsensoren om de daadwerkelijke reactiekracht te bepalen. Het bedrijf werkt sinds 2004 samen met Burat & Klein Datentechnik uit Zuid-Duitsland. Terwijl de verschillende sensoren zijn aangesloten op het meetsysteem MultiMessBOX kunnen de testdata worden geanalyseerd met behulp van de door Burat & Klein geprogrammeerde MessMax software.
Zo kan de testcurve worden vergeleken met de theoretische curve die door de computer is bepaald. Jörg Küchmann, onderzoeks- en ontwikkelingsengineer bij ACE: “Met de speciale meet- en analysesoftware van Burat & Klein kunnen we drie parameters met elkaar vergelijken. In dit geval wordt gekeken naar de maximale reactiekracht en de maximale dempingsslag. Ook wordt de energie, d.w.z. het gebied onder de kracht- slagcurve, geanalyseerd en gecontroleerd.”
