Trumpf presenteert op Euroblech nieuw 2D lasersnijsysteem en modulaire pons-laser

Tijdens een party op het hoofdkwartier in Ditzingen presenteerde Trumpf vorige week twee nieuwe machinesystemen, die hun wereldpremière zullen beleven op de Euroblech: het 2D lasersnijsysteem TruLaserCenter 7030 en een ponsmachine die stap voor stap, al naar gelang de ontwikkelingen bij de klant, kan worden uitgebouwd tot de compacte pons-laser combinatie TruMatic 1000 fiber. Beide machines werden gepresenteerd op een heuse party in aanwezigheid van tientallen medewerkers die bij de ontwikkeling betrokken zijn geweest. “Want onze ontwikkelaars zijn in een party-stemming”, verklaarde Jurgen Prokop, directeur ontwikkeling en inkoop bij het Trumpf onderdeel werktuigmachines. “We hebben alle doelen die we ons voor de Euroblech hadden gesteld gehaald. En die doelen waren niet gering.”

Oplossing voor veelvoud aan problemen
Trumpf zegt het 2D lasersnijden opnieuw te hebben uitgevonden. Het traditionele concept van de lasersnijmachine, dat al tientallen jaren bestaat, is losgelaten. Eigenlijk zijn alle componenten opnieuw ontworpen en daarnaast zijn er – uiteraard – volledig nieuwe componenten toegevoegd. Welke dat precies zijn, bewaart Trumpf voor de Euroblech. Maar de TruLaserCenter 7030 is een compleet, geautomatiseerd 2D lasersnijsysteem, waarin platen worden ingebracht, gesneden en alle onderdelen worden uitgesorteerd; met innovatieve oplossingen voor typische problemen bij het lasersnijden (zoals het omkiepen van gesneden delen) en het automatisch uitsorteren (zoals het verhaken van delen en (vooral bij dik materiaal) het nauwelijks uit de plaat kunnen krijgen van delen). “We hebben hiermee een grote oplossing gevonden voor een veelvoud aan wensen en problemen van onze klanten”, aldus Prokop.

Ponsmachine wordt zo een pons-laser

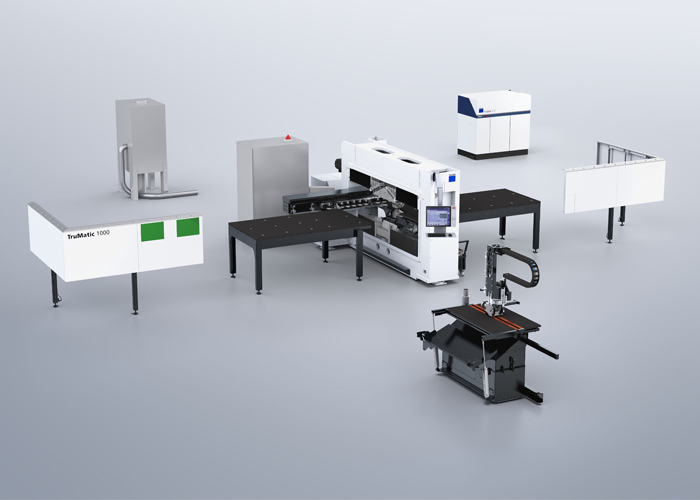

Met de TruPunch 1000 ponsmachine presenteert Trumpf op de Euroblech een compact instapmodel, dat al naar gelang de ontwikkelingen bij de klant kan worden uitgebouwd tot een eveneens ruimtebesparende pons-laser machine TruMatic 1000 fiber, die die gaten ponst, lippen buigt en schroefdraad vormt. De TruPunch 1000 bewerkt plaatdikten tot 6,4 mm met tot 600 slagen per minuut. Hij is als stand-alone machine 15 procent compacter dan zijn voorganger. Wil een plaatbewerker op een later tijdstip profiteren van de veel grotere mogelijkheden van een combi-machine, dan hoeft hij geen tweede machine aan te schaffen. Dankzij een nieuw modulair bouwpakketsysteem kan hij de TruPunch1000 naderhand uitrusten met een lasersnijsysteem, afzuiging en laserbescherming.

Vliegende ponskop

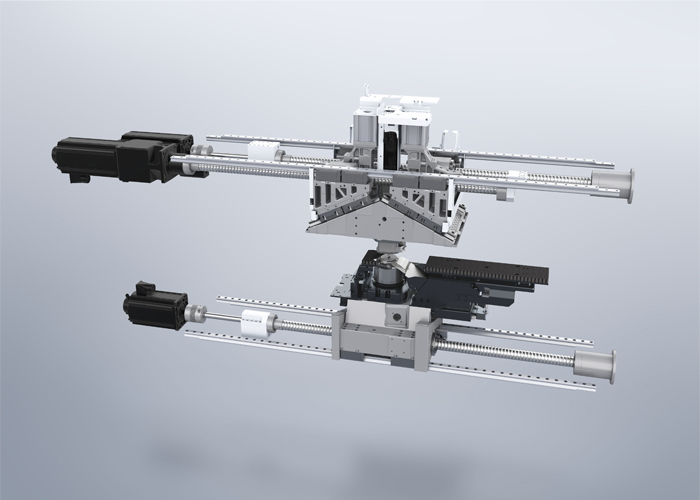

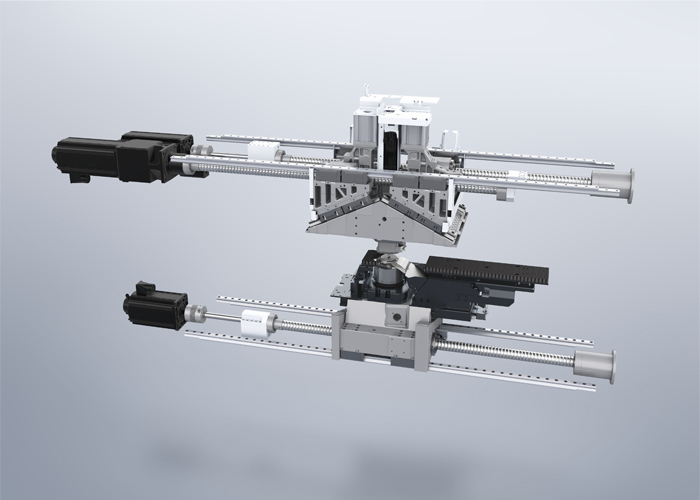

Dit modulaire concept functioneert vooral dankzij de compleet nieuw geconstrueerde aandrijving van de twee 1000- nieuwkomers: de gepatenteerde Delta Drive. Trumpf heeft deze speciale aandrijving ontwikkeld om kleinere machines te kunnen bouwen met meer mogelijkheden voor de materiaalhandling. De clou is dat de Delta Drive de typische bewerkingsbeweging van plaat en oplegtafel in de Y-as overbodig maakt, doordat hij toestaat dat de ponskop quasi in deze richting ‘vliegt’.
Deze nieuwe benadering omvat een aandrijving, die zijn vermogen krijgt van twee servomotoren. Als deze motoren in dezelfde richting bewegen kunnen ze de ponskop voor- en achteruit laten bewegen in de Y-as. En als de spindels tegengesteld draaien wordt de ponsslag geactiveerd. Omdat de pons aandrijving ook voor de beweging wordt gebruikt en noch de plaat noch de oplegtafel meebewogen hoeven te worden, kan de Y-as wezenlijk sneller accelereren. Dat maakt het ponsproces dynamischer en de machine productiever.

Automatisch sorteren
Zowel de TruPunch 1000 als de TruMatic 1000 fiber kunnen de geproduceerde onderdelen tot een grootte van 180 x 180 mm automatisch sorteren. Goede delen komen daarbij over een glijbaan in een sorteereenheid, die lineair beweegbaar is. Deze sorteert ze in een rij boxen met tot vier verschillende 400 mm x 300 mm grote boxen. Deze boxen staan onder de machine en kunnen door de operator dus eenvoudig leeg worden gehaald.
De beweging van de ponskop laat echter nog een mogelijkheid voor het uitnemen van delen toe. Optioneel biedt Trumpf bij beide machines standaard een grote delenklap aan die het ontladen van delen tot een grootte van 400 x 600 mm mogelijk maakt. Deze kan met een sensor worden uitgerust, die herkent of alle delen betrouwbaar uit de werkruimte van de machine kunnen worden gesluisd. Zo kunnen zowel lange als brede delen in een container, op een europallet of een lopende band worden gebracht.

Compact automatiseren
Ook in de geautomatiseerde versie zijn de beide 1000 machines compacter dan vergelijkbare machines op de markt. Aan beide machines kan het nieuw ontwikkelde SheetMaster Compact beladingssysteem worden verbonden.

De Euroblech vindt plaats van 25-29 oktober in Hannover.
Standnummer Trumpf: Hal 11, stand B48 en B94
